従来の円型振動ふるい機とは異なり、汎用モータを使用。簡単な軸継手と堅牢な振動発生機を駆使して、円型ふるい機の特長である三次元運動（水平・垂直・傾斜）を効率的に発生させることに成功しました。粉体工業をはじめ、あらゆる粉体のふるい分けに乾・湿式を問わずに貢献でき、特殊仕様にもフレキシブルに対応。幅広い用途に使用していただけます。
|
 |
1.駆動部に汎用モータを使用、安全増、耐圧防爆型のモータも取り付け可能。
2.振動数が1000〜2100V.P.Mの間で設定可能。
3.1メッシュ〜400メッシュ、乾式・湿式いずれの場合においても能率よく使用可能。
4.軽量でコンパクトになっているので据付け、移動が簡単、据付け基礎不要。
5.密閉式になっているので、微細粉の飛散がなく、作業環境汚染防止に最適。
6.ふるい面の運動は自由に変えることができ、原料にマッチした運動の選択が可能。 |
 |

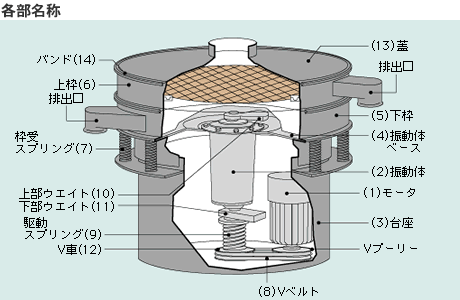

| 本機は下図のように、振動発生機構がモータ(1)と振動体(2)に分離した機構を有し、架台(3)の内部に収められています。振動体ベース(4)・下枠(5)・中枠(6)は、枠受スプリング(7)により、支えられています。振動発生機構は、モータと振動体がVベルト(8)及び駆動スプリング(9)により連結し、振動体の上下にはウェイト(10)(11)を取り付け、回転させることによって振動が発生します。又、発生した振動は駆動スプリングにより吸収し、V車(12)・モータ・架台には伝わらない機構となっております。位相及び上下振幅は下部ウェイトのボルトにより調整致します。下枠・中枠・フタ等は、バンドによって締付け固定されていますから脱着は簡単です。網の張替え交換は、ユーザー自身で簡単にできる機構です。 |

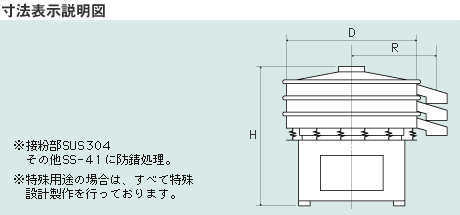

(mm)
